数控车削刀片ISO 1832编号系统，数控刀片命名规则
发布时间:2021-12-13 金属切削，机械制造
车刀刀片都已经标准化，更加方便技术人员和工人们的选择，它们是怎么命名的呢，采购的时候该如何跟供应商提供型号呢？下面是车刀片的命名规则，大部分数控刀片厂家的命名规则都是如此，除了后面的槽型代号，以及刀片的材质牌号涂层各厂家有所不同。 Metric : According to ISO 1832
1 - Shape 形状
| Symbol 代码 | Shape 形状 | |
| H | Hexagonal | 正六角形 |
| O | Octagonal | 正八角形 |
| P | Pentagonal | 正五边形 |
| S | Square | 正方形 |
| T | Triangular | 正三角形 |
| C | Rhombic 80˚ | 菱形顶角 80° |
| D | Rhombic 55˚ | 菱形顶角 55° |
| V | Rhombic 35˚ | 菱形顶角35° |
| W | Trigon | 桃形 |
| L | Rectangular | 长方形 |
| K | Parallelogram 55˚ | 平行四边形 55° |
| R | Round | 圆形 |
2 - Relief Angle (AN) 后角
| Symbol 代码 | Relief Angle 后角 (AN) | |
| N | No Relief Angle | 无后角 |
| B | Relief 5˚ | 后角 5° |
| C | Relief 7˚ | 后角 7° |
| P | Relief 11˚ | 后角 11° |
| D | Relief 15˚ | 后角 15° |
| E | Relief 20˚ | 后角 20° |
| F | Relief 25˚ | 后角 25° |
| O | Special | 订制 |
3 - Tolerance Class 公差等级
| 代码 | 内接圆IC (mm) | 高度 M (mm) |
厚度 S (mm) |
| C | ± 0.025 | ± 0.013 | ± 0.025 |
| E | ± 0.025 | ± 0.025 | ± 0.025 |
| G | ± 0.025 | ± 0.025 | ± 0.13 |
| H | ± 0.013 | ± 0.013 | ± 0.025 |
| K* | ± 0.05~0.15* | ± 0.013 | ± 0.025 |
| M* | ± 0.05~0.15* | ± 0.08~0.2* | ± 0.13 |
| U* | ± 0.08~0.25* | ± 0.13~0.38* | ± 0.13 |
4 - Clamping & Chipbreaker 夹持 & 槽型
| Symbol 代码 | Clamping 夹紧 | Chipbreaker 槽型 |
| N | No clamping hole 无孔 |
X |
| R | One Face 单面 |
|
| A | Cylindrical Clamping hole 圆柱孔 |
Cylindrical Clamping hole 圆柱孔 |
| M | One Face 单面 |
|
| G | Both Faces 双面 |
|
| W | Screw Hole 螺纹孔 |
Screw Hole 螺纹孔 |
| T | One Face 单面 |
|
| U | Both Faces 双面 |
|

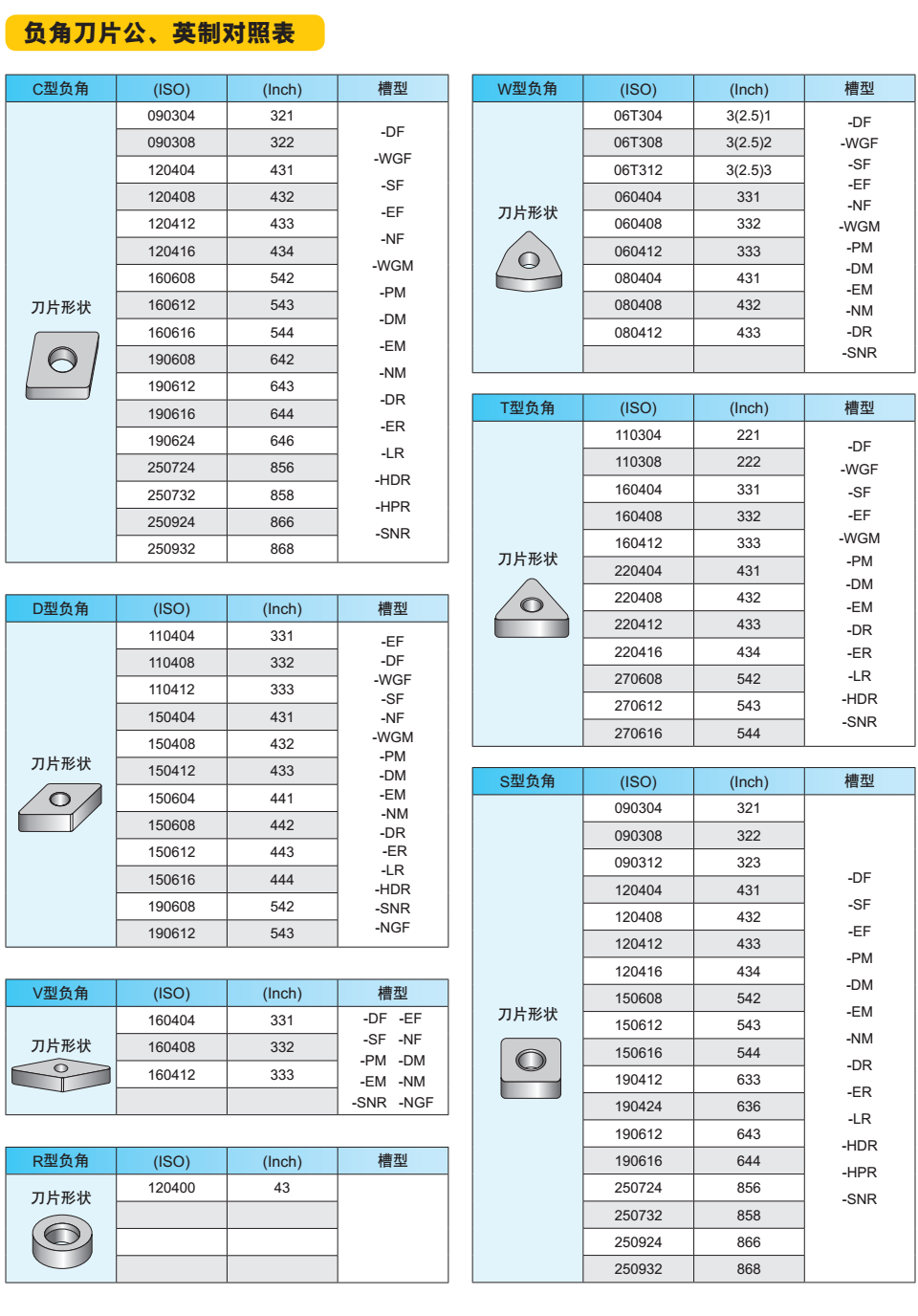

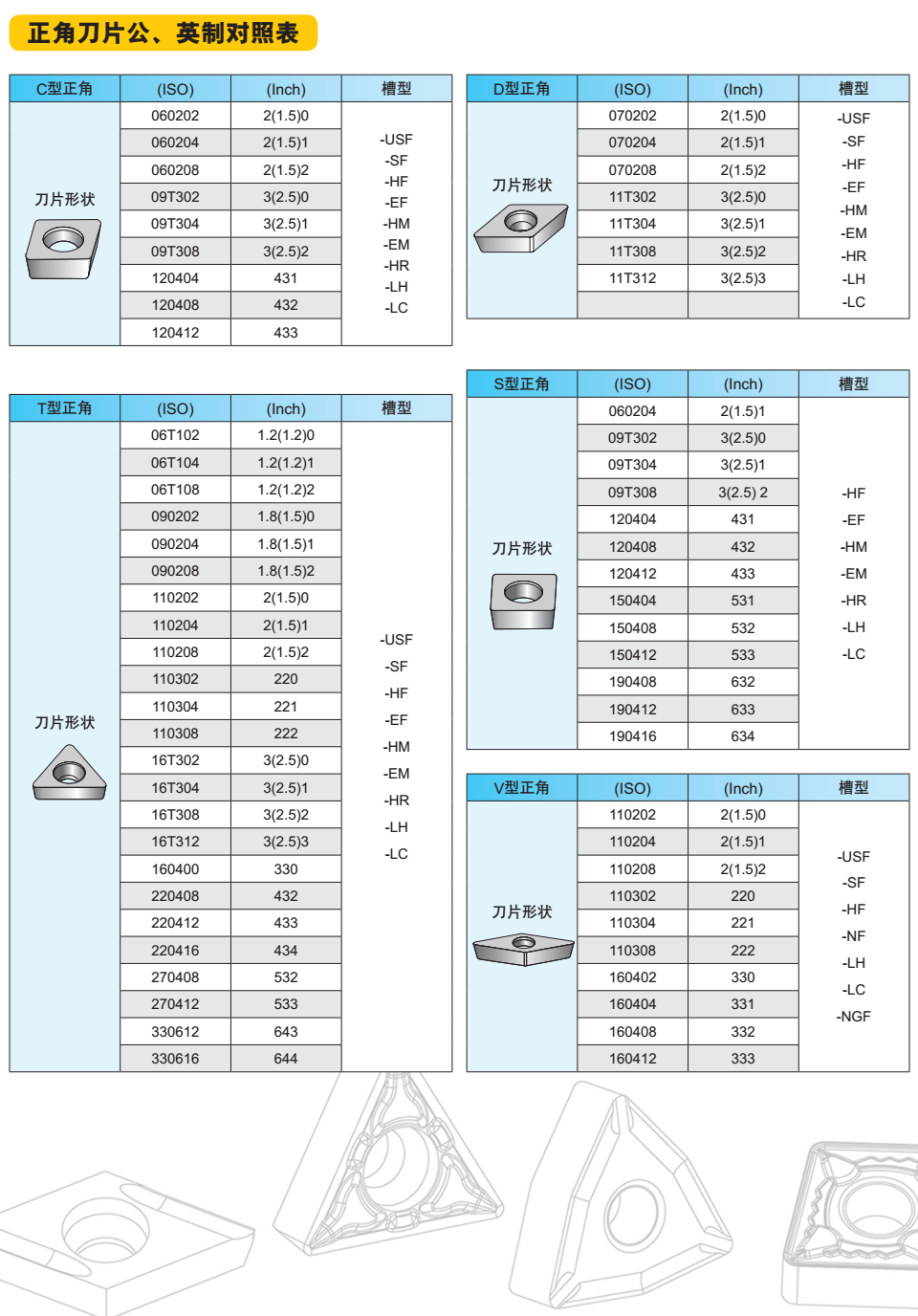

| X | Special 订制 |
| Metric 公制 | Inch 英制 |
|||||||
| IC | S | T | C | D | V | W | R | |
| 6.35 | 6 | 11 | 6 | 7 | 11 | 2 | ||
| 7.94 | 7 | 2.5 | ||||||
| 9.525 | 9 | 16 | 9 | 11 | 16 | 6 | 09 (00) | 3 |
| 12.7 | 12 | 22 | 12 | 15 | 22 | 8 | 12 (00) | 4 |
| 15.875 | 15 | 16 | 5 | |||||
| 19.05 | 19 | 19 | 6 | |||||
| 25.4 | 25 | 25 | 8 | |||||
| 6 | 06 (M0) | |||||||
| 8 | 08 (M0) | |||||||
| 10 | 10 (M0) | |||||||
| 12 | 12 (M0) | |||||||
| 16 | 16 (M0) | |||||||
5 - Insert Size 刀片尺寸
6 - Insert Thickness (S) 刀片厚度
| Metric 公制 | Thickness 厚度 - S (mm) | Inch 英制 |
| T1 | 1.98 | 1.2 |
| 02 | 2.38 | 1.5 |
| 03 | 3.18 | 2 |
| T3 | 3.97 | 2.5 |
| 04 | 4.76 | 3 |
| 05 | 5.56 | 3.5 |
| 06 | 6.35 | 4 |
| 07 | 7.94 | 5 |
| 09 | 9.525 | 6 |
7 - Corner Radius (RE) 圆角
| Metric 公制 | Corner Radius 圆角 - RE (mm) | Inch 英制 |
| 01 | 0.1 | 0 |
| 02 | 0.2 | 0.5 |
| 04 | 0.4 | 1 |
| 08 | 0.8 | 2 |
| 12 | 1.2 | 3 |
| 16 | 1.6 | 4 |
| 20 | 2.0 | 5 |
| 24 | 2.4 | 6 |
8.刀片槽型 厂家自定义
9.材质牌号 厂家自定义
